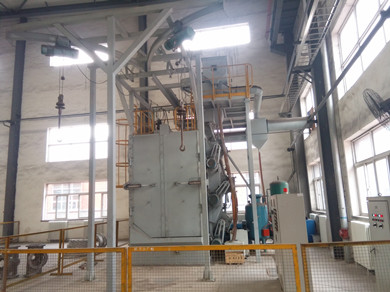

吊裝-懸掛-吊掛式拋丸機

時間:2020-03-19 21:17來源:未知作者:admin 點擊:次

原始圖片上一張下一張自動 / 暫停播放

吊裝-懸掛-吊掛式拋丸機，原理是需拋丸處理的工件直接懸掛在吊鉤或掛架上，人工帶至拋丸室前部的牽引系統，吊鉤自動進入拋丸室。吊鉤進入拋丸室后，拋丸室門將手動或氣動關閉，電氣聯鎖，以避免工件在拋丸室內進行拋丸處理時他人誤開拋丸室門。

吊鉤進入拋丸室在設定的區間位置作來回往復運動和自轉，使工件受到充分拋射，減少拋射死角。

二個吊鉤、一個吊鉤在拋丸室內拋射，另一個吊鉤可裝卸工件。

適用范圍：
鋁合金壓鑄件、鋅合金壓鑄件、銅鑄件、不銹鋼精密鑄件、鑄鐵件、摩托車車架及鋼制品件的表面清理、光飾、強化。

特點：

1、參照拋丸機進行國產化制造。

2、拋丸器采用直聯電機驅動，電機為變頻電機，可變頻調速。

3、鋼丸流量控制閥可微量調節，氣動開啟與關閉。

4、采用世界上最先進的芯筒脈沖反吹式除塵系統。

5、電氣采用PLC控制。

6、無地坑設計。

吊裝-懸掛-吊掛式拋丸機的技術參數：

1、清理室外形尺寸（長×寬×高）2300×2300×3600mm
2、清理一鉤工件所需時間：3-10min
3、拋丸器：3臺 QS420
葉輪直徑 φ350mm          轉速   2900r/min
最大拋丸量3×300kg/min    電機功率 3×11kw
4、所需彈丸直徑0.3-1.5mm
5、提升機
   皮帶速度 1.14m/s    斗距 200mm
   提升量   75t/h      電機功率 4kw
6、螺旋輸送器
   螺旋直徑   φ200mm    螺旋節距 200mm
   輸送量     75t/h
7、分離器
   分離量      75t/h       分離區風速 4-5m/s
   出口風速   8-15m/s
8、吊鉤(兩套一個吊鉤在拋丸機內拋丸除銹除氧化皮一個在拋丸機外上下件)
吊鉤載重 1000kg
自轉速度 2.8r/min   電機功率     0.55kw
運行速度 20m/min   電機功率      0.3kw×2
升降速度 8m/min    電機功率      1.5kw×2
9、首次彈丸裝入量     1500kg（客戶自備或向供方購買）
10、通風量              12500m3/h
11、除塵設備（二級除塵更環保）
型    號              LT-12
濾筒數量               12件
風機功率               11kw
12、機器總功率            約52kw
